半圆键连接的特点是什么

发布时间:2023-02-14   关注次数:

半圆键是键的一种,其上表面为一平面,下表面为半圆弧面,两侧面平行,俗称月牙键。

半圆键特点

半圆键工作表面

半圆键工作表面为两个侧面,靠侧面来传递转矩。与平键一样具有良好的对中性。

半圆键适应倾斜

键在轴槽中能绕槽底面弧曲率中心摆动,因此能自动适应轮毂键槽底面的倾斜。

半圆键优点

易加工,安装方便。

半圆键缺点

轴上键槽较深,削弱了轴的强度,一般只在受力较小的部位采用。

半圆键应用场合

一般应用于轻载,适用于轴的锥形端部。

半圆键强度计算

计算内容:键的剪切

计算公式: 半圆键

式中:字母含义请参考图1

b——键宽 mm

Mt——转矩 kgf·mm

D——轴直径 mm

k——键与轮毂的接触高度 mm(查图2)

l——键的工作长度 mm

[τ]——键连接的许用剪应力 kgf/mm2(查图3)

注:如果键的强度不够,可采用双键。考虑到键的合理布置,两个半圆键应该沿轴布置在一条直线上。双键连接的强度按一个半键算。

当键连接的轴与轮毂为过盈配合时,如过盈量较小,则在校核强度时可不考虑过盈连接。

键的失效形式

工作面压溃,键剪断。

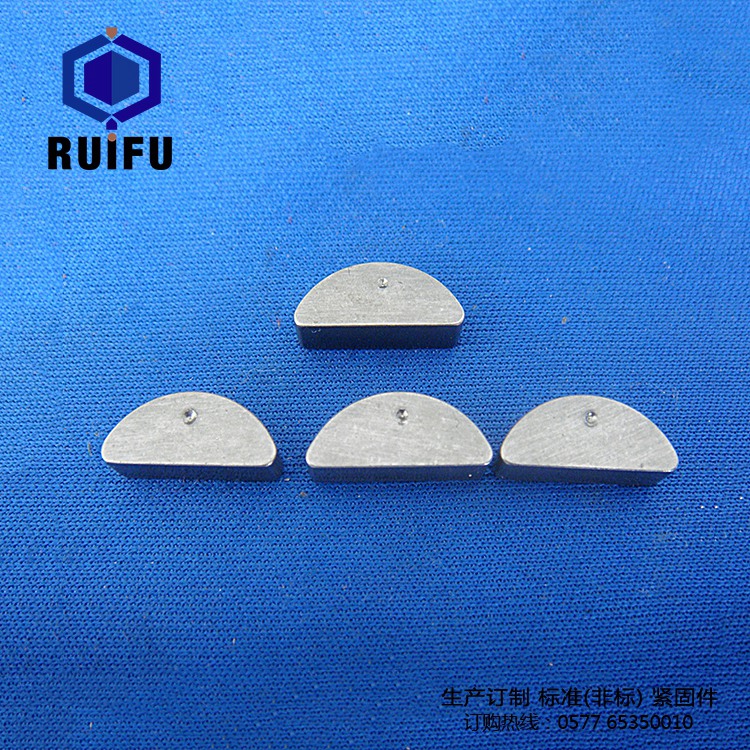

冲洋眼锁紧半圆键

半圆键连接的特点是什么

1、半圆键工作表面为两个侧面,靠侧面来传递转矩。与平键一样具有良好的对中性;

2、键在轴槽中能绕槽底面弧曲率中心摆动,因此能自动适应轮毂键槽底面的倾斜;

3、易加工,安装方便;

4、轴上键槽较深,削弱了轴的强度,一般只在受力较小的部位采用。

半圆键的连接

键呈半圆形,其侧面为工作面,轴上键槽是用尺寸与半圆键相同的半圆键槽铣刀铣出的,因而键在槽中能绕其几何中心摆动以适应轮毂中键槽的斜度

半圆键连接工艺性较好,装配方便;但轴上槽较深对轴的强度削弱较大。一般用于轻载静连接中,适用于轴的锥形端部与轮毂的连接
